Chantier record réalisé : ouverture de 3 m dans un mur en pisé à Eyzin-Pinet (Isère)

Ecrit par Thierry Baruch on 26.03.2014.

l est possible (avec modération tout de même) de procéder à une ouverture de 3 m dans un mur en pisé tout en utilisant des linteaux en bois. Ceci étant, je n’irai pas au dessus.

Une ouverture de 3 mètres étant déjà conséquente et des linteaux de 4 m en bois "noble" me semblent constituer une limite à ne pas trop dépasser. Les assurances vont d'ailleurs généralement jusqu'à 5 m (ensuite ils imposent du lamellé-collé)

Hugo, Emma et toute leur tribu avait préparé le chantier avec beaucoup de minutie.

Voici la situation de base :

On peut apercevoir les beaux linteaux en châtaignier d'environ 320 kg chacun !!!

Cliquez sur "lire la suite" pour voir la suite de cette aventure.

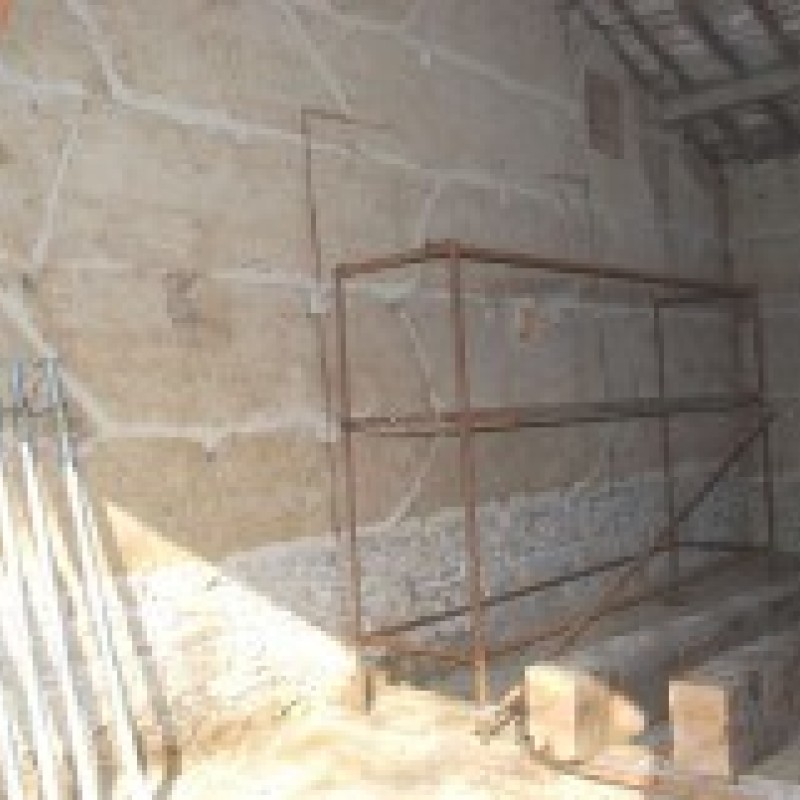

Quant à l'échafaudage, il a choisi d'acheter des tubes en acier de 2,5 mm d'épais et un système de fixations "layher"

Avantage : coût très faible (l'achat revient à environ deux mois de location), stabilité importante

Désavantage : lourd et temps de montage important (tolérance faible).

1. Les échantillons de terre

Nous commençons par faire les échantillons de terre pour déterminer quantité de terre / sable.

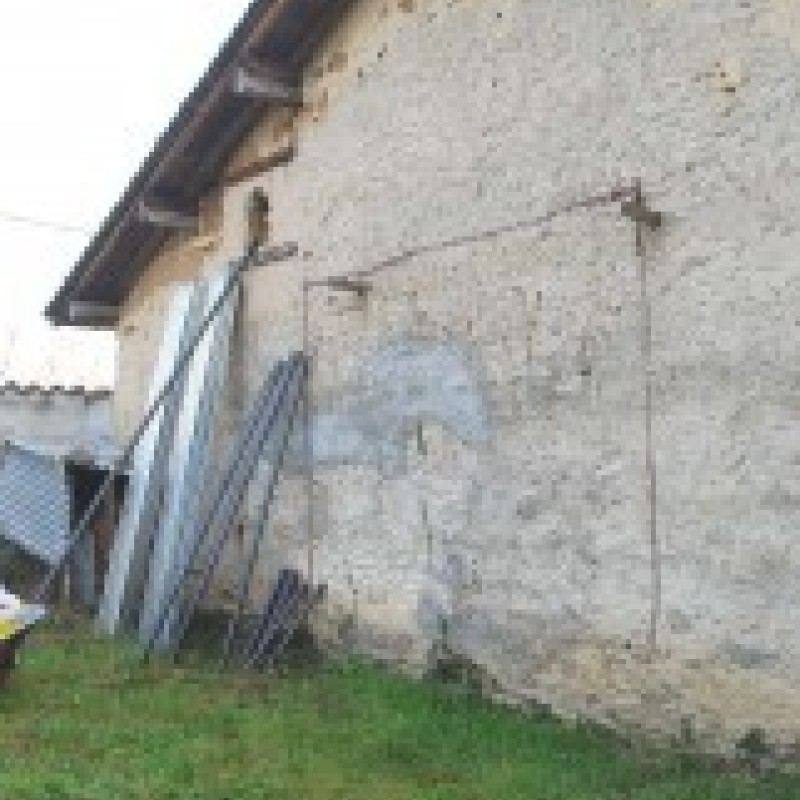

2. L'implantation :

Voici notre implantation générale. Il va falloir la préciser et enlever la chaux pour faciliter le tri
lors de la récupération de la terre

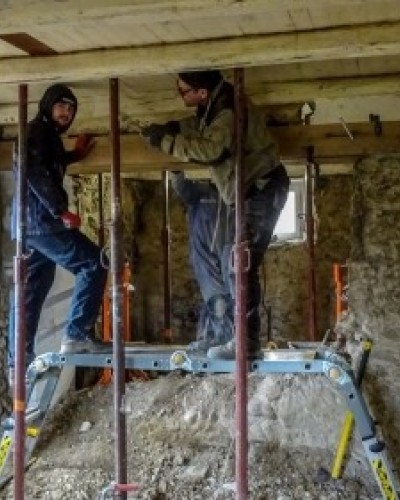

Etant donné la large ouverture, j'ai préféré que l'on étaye avec des IPN. Ainsi caler de chaque côté, nous préparons le logement pour notre premier linteau

On peut observer le trou en arc de cercle pour passer les seaux

4. La pose du premier linteau

Emma, à l'aide d'une petite ponceuse préparer nos deux belles "allumettes"

Petit calcul pour déterminer le poids de chaque "allumette en châtaignier" :4 (longeur) x 0,37 (hauteur) x 0,27 (largeur) x 800 (masse volumique) = 320 kg !!!Mais il n'y a pas de soucis avec de belles sangles et quelques bras

Nous installons nos treuils, ça monte tout seul

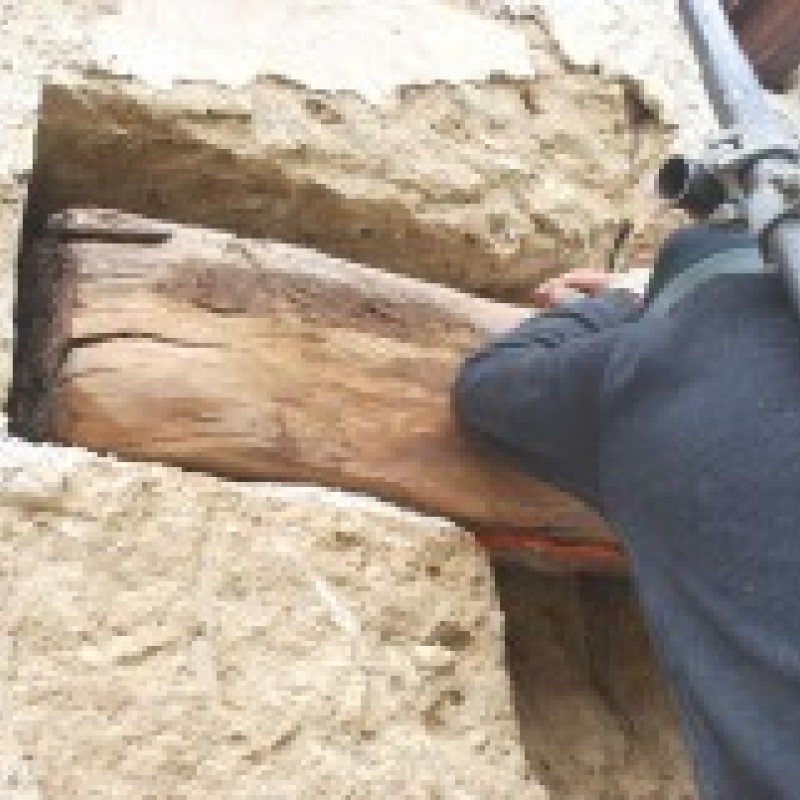

Les appuis étant préparés, il n' "y a qu'à" poser le linteaux :

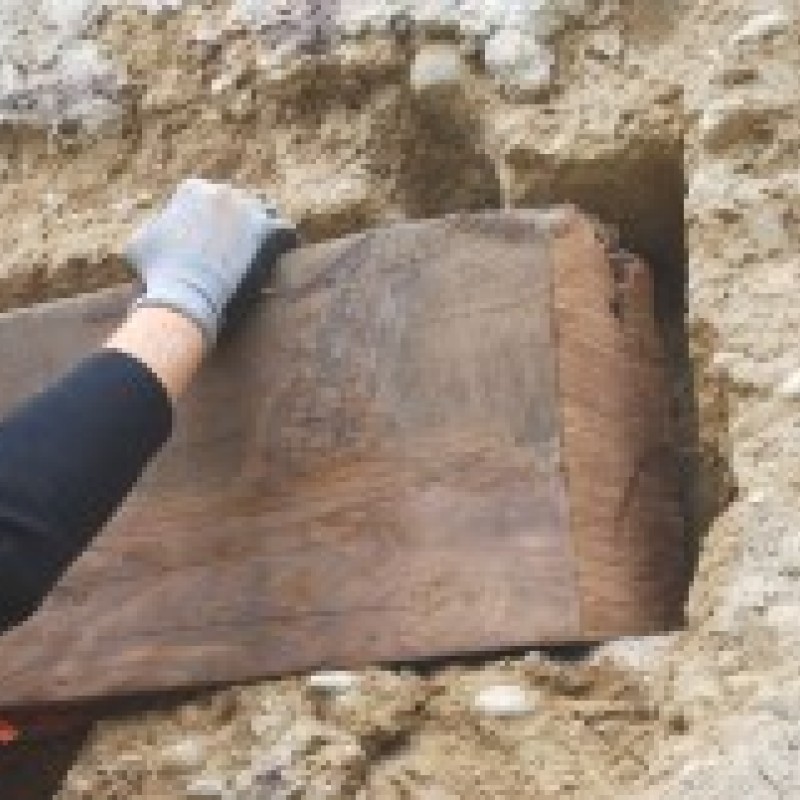

Et zou, Le premier linteau est posé. Ça semble si facile en photos ;-))

5. La pose du deuxième linteau

On procède de la même manière de l'autre côté. Hugo en pleine action :

On peut observer les cales qui parfois dépassent un peu trop...

6. L'ouverture et le test de solidité

Une fois gérés, nous pouvons procéder à l'ouverture. Je propose d'observer la résistance de notre pisé disposé en arc. Je pense que ce pisé est très résistant car sa granulométrie est très variée.
